Szczegóły Produktu:
|
Rozmiar: | 1220 * 2440 mm, 1220 * 1830, 2050 * 3050, 1220 * 2440 mm i tak dalej, rozmiar niestandardowy | Gęstość: | 1,2g/cm3, |
---|---|---|---|
Kolor: | Niebieski | Materiał: | Akryl, 100% akryl nowy materiał |
Powierzchnia: | wysoka twardość powierzchni i połysk | Linie produkcyjne: | W pełni automatyczne linie produkcyjne, warsztat bezpyłowy |
High Light: | Arkusz akrylowy w kolorze polimetylu,arkusz akrylowy w kolorze metakrylanu,arkusz akrylowy o grubości 2 mm |

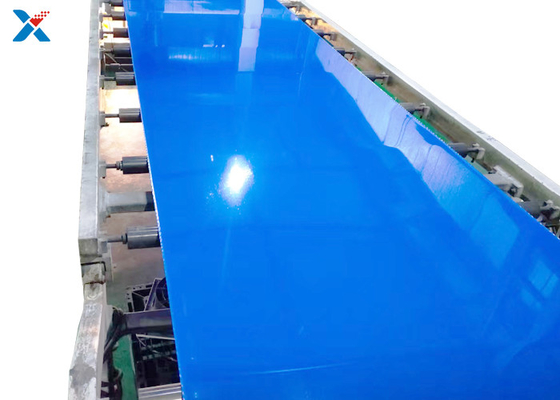

Niebieskie 2 mm cienkie kolorowe panele akrylowe z polimetakrylanu metylu
Duży niebieski kolorowy arkusz akrylowy 2 mm cienkie wytłaczane panele z polimetakrylanu metylu
1. Jak zrobić arkusz akrylowy?
Generalnie półfabrykaty akrylowe produkowane są dwoma metodami: wytłaczaniem i odlewaniem.Pierwsza metoda służy do tworzenia arkuszy, druga metoda służy do tworzenia arkuszy i wszelkich innych form.Grubość akrylu przy zastosowaniu tych dwóch metod wynosi zwykle od 1,5 do 25 mm.Zobaczmy, który blank ma lepszą wydajność do cięcia akrylu CNC.
Wytłaczanie polega na stopieniu dużej ilości granulatu akrylowego w specjalnym naczyniu, a następnie wytłoczeniu powstałej cieczy przez specjalnie ukształtowaną dyszę do wytłaczania monolitu.Odlewanie polega na topieniu akrylowych granulek i wlewaniu ich do form odlewniczych, które następnie są chłodzone i ekstrahowane.Wytłaczane kęsy i kęsy odlewane zachowują się inaczej pod narzędziem skrawającym.Akryl ekstrudowany ma większe naprężenie szczątkowe, dzięki czemu łatwiej się łamie i jest ogólnie bardziej kruchy.Dodatkowo ekstruzja sprawia, że jej właściwości są anizotropowe.Jeśli w procesie produkcyjnym chcesz wykorzystać obróbkę CNC akrylu, wybierz kęs.
2. Parametr
NIERUCHOMOŚCI | WARTOŚCI | ZASADY |
Gęstość | 1,19 g/cm3 | ISO 1183-1:2012 Metoda A |
Twardość Rockwella | 112L | ISO 2039-2:1999 |
Moduł rozciągania | 3150 MPa | EN ISO 527:2012 |
Wytrzymałość na rozciąganie | 80,0 MPa | EN ISO 527:2012 |
Odkształcenie przy zerwaniu | 3,2% | EN ISO 527-1:2012 |
Absorpcja wody | 0,20% | ISO 62:2008 Metoda 1 |
Całkowita przepuszczalność świetlna | 93,4% | ISO 13468-1:1996 |
Temperatura mięknienia Vicata | 105 ℃ | ISO 306:2013 Metoda B50 |
Test starzenia się światła - ekspozycja na promieniowanie UV | Skala szarości: 5 | ISO 4892-3: 2016 Cykl 1 |
Średni współczynnik liniowej rozszerzalności cieplnej | 72×10-6 K-1 | ISO 11359-1:2014 |
Naprężenie ściskające przy uzysku | 129 MPa | EN ISO 604:2003 |
Wytrzymałość na zginanie | 120MPa | ISO 178:2013 |
Wytrzymałość na ściskanie | 111MPa | ASTM D695-15 |
Moduł ściskania | 3450 MPa | ASTM D695-15 |
Wytrzymałość na ścinanie | 59,7 MPa | ASTM D732-17 |
Temperatura ugięcia pod obciążeniem | 100,2 ℃ | ASTM D648-18 Metoda B |
Elastyczność modułu | 2810 MPa | ASTM D695-15 |
3. Zastosowanie arkusza akrylowego
4. Opakowanie i wysyłka
4.1.Jednoczęściowe opakowanie z blachy akrylowej: dwustronnie pokryta papierem kraft lub folią PE, folia kryjąca nie posiada LOGO naszej firmy.
4.2.Opakowanie na tacki: całkowita waga każdej palety wynosi około 2 tony, dno to paleta drewniana lub żelazna, a otoczenie jest zapakowane w papier falisty.
4.3.Sposób pakowania całego kontenera: 20-23 ton (ok 3000 sztuk) kontener 20 stopowy, 10-12 palet.
Osoba kontaktowa: Jason
Tel: +86-18028752756
